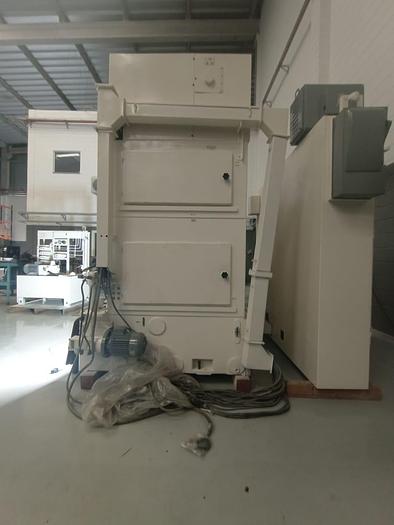

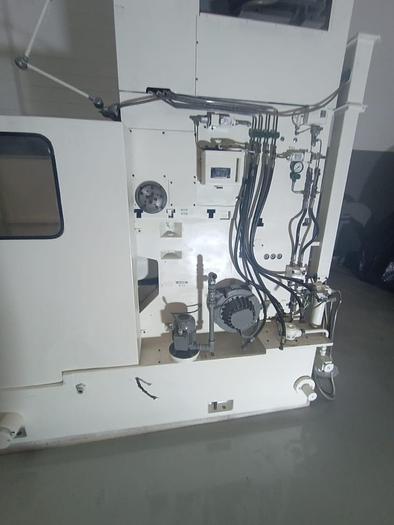

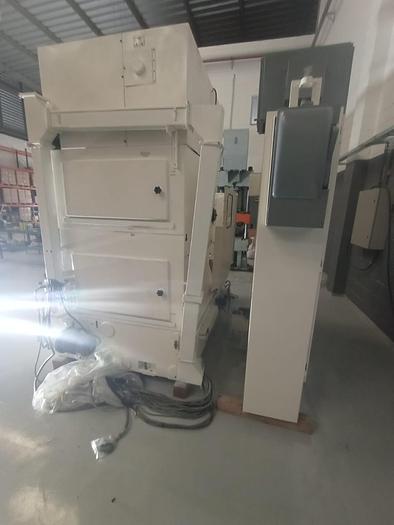

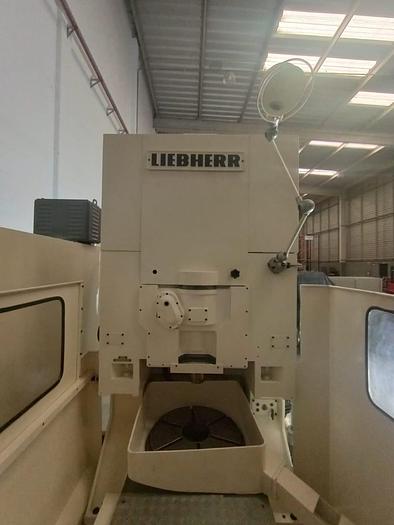

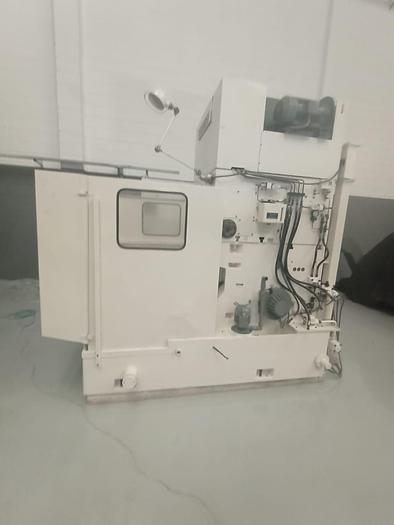

1998 LIEBHERR WS501

ESPECIFICAÇÕES

Máx. módulo: 8

-por engrenagens externas: 500 milímetros

-por engrenagens internas: 500 milímetros

Comprimento do curso: 130 milímetros

Diâmetro externo da peça: 600 milímetros

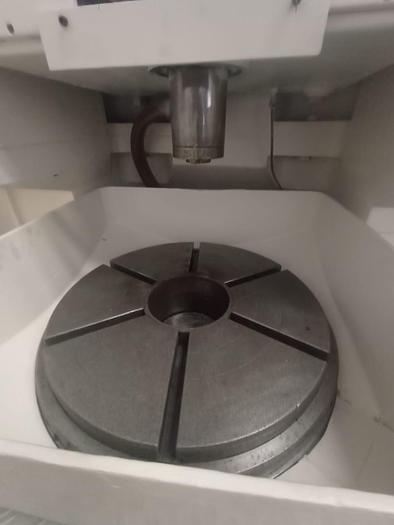

Diâmetro da mesa da peça: 400 milímetros

Abertura para cortador de engrenagens: 50 + 0,005 mm

Diâmetro da corrediça do cortador de engrenagem: 90mm

Curso do carrinho de mesa: 375 milímetros

Abertura da mesa de peças: 100 mm (+0,030, +0,020)

Profundidade da abertura da mesa no dispositivo de fixação hidráulico: 332-352 milímetros

Abertura da mesa de peças (através): 94 milímetros

Carga da mesa: 950kg

Número de golpes por minuto (suavemente ajustável): 28-140, 85-425

Feed de corrida: 0,15-3mm

Alimentação radial (suavemente ajustável): 0-20 mm/min

Distância entre o cortador de engrenagens e a mesa da peça: 375 milímetros

Peso da máquina: 8.000kg
